[TIL] Red-Black Tree 개념(삽입/삭제) + 기계 수준 표현(스택)2

1. 문제 풀이

1. 1874번 - 스택 수열

import sys

n = int(sys.stdin.readline())
stack = []
result = ''

idx = 1
flag = True
for i in range(n) :
    num = int(sys.stdin.readline())
    for j in range(idx, num+1):
        stack.append(j)
        result += '+\n'
        idx += 1
    if num == stack[-1] :
        stack.pop()
        result += '-\n'
    else :
        flag = False
        break

if flag :
    print(result)
else :
    print('NO')

스택 문제 풀이

풀이
1. 현재 입력 받은 수보다 작으면 그 수까지 +, stack에 넣어준다.
2. 스택의 마지막 값이 현재 입력 받은 수와 같다면 -, pop한다.
3. 만약 같지 않다면 수열 생성이 불가능 하므로 NO출력

---

2. Red-Black Tree 개념 공부

이진 탐색 트리(Binary Search Tree)의 한 종류
스스로 균형을 잡는 트리(self-balancing binary search tree) -> O(log n)
이진 트리의 특수한 형태로서, 컴퓨터 공학 분야에서 숫자 등의 비교 가능한 자료를 정리하는 데 쓰이는 자료구조
자료의 삽입과 삭제, 검색에서 최악의 경우에도 일정한 실행 시간을 보장한다(worst-case guarantees)
루트에서 리프까지의 경로에 나타나는 노드의 생깔을 제한함으로써 그러한 경로 중 어떠한 것도 다른 것의 2배 이상 길지 않음을 보장

https://ko.wikipedia.org/wiki/레드-블랙_트리

---

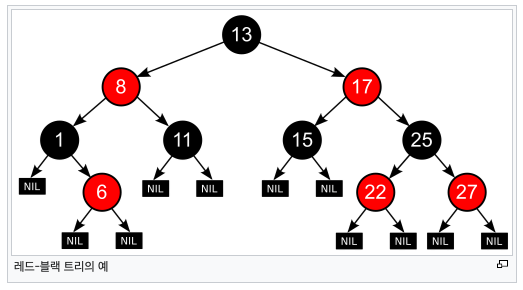

1. 속성

1. 모든 노드는 red 또는 black이다.
2. root = black
3. nil node = 존재하지 않음을 의미하는 노드
   1. 자녀가 없을 때 자녀를 nil node로 표기한다.
   2. 값이 있는 노드와 동등하게 취급
   3. RB Tree에서 leaf node = nil node
   4. 모든 nil node = balck = 모든 leaf 노드는 black이다.
   5. sentinel node(경계 노드) : 모든 nil node, root node의 부모를 표현하도록 한다. → 메모리 절약
4. red 의 자녀들을 반드시 black 이어야 한다.
   1. red가 연속적으로 존재할 수 없다.
5. 임의의 노드에서 자손 nil node까지  가능 경로들의 black 수는 같다.(자기 자신은 제외)
   1. black height : 노드 x에서 임의의 자손 nil node까지 내려가는 경로에서의 black 수(본인 제외)
   2. 두 자녀가 같은 색을 가질 때 부모와 두 자녀의 색을 바꿔줘도 이 속성은 여전히 만족한다.

---

2. 삽입 동작

• 삽입 전 RB 트리 속성은 만족한 상태이다.
• 삽입 방식은 일반적인 BST와 동일하다.
• 삽입 후 RB 트리 위반 여부를 확인한다.
• RB트리 속성을 위반했다면 재조정한다.

1. 삽입하는 노드의 색은 항상 red이다.

    : 삽입한 후에도 마지막 속성(balck height 조건)을 만족하기 위해서

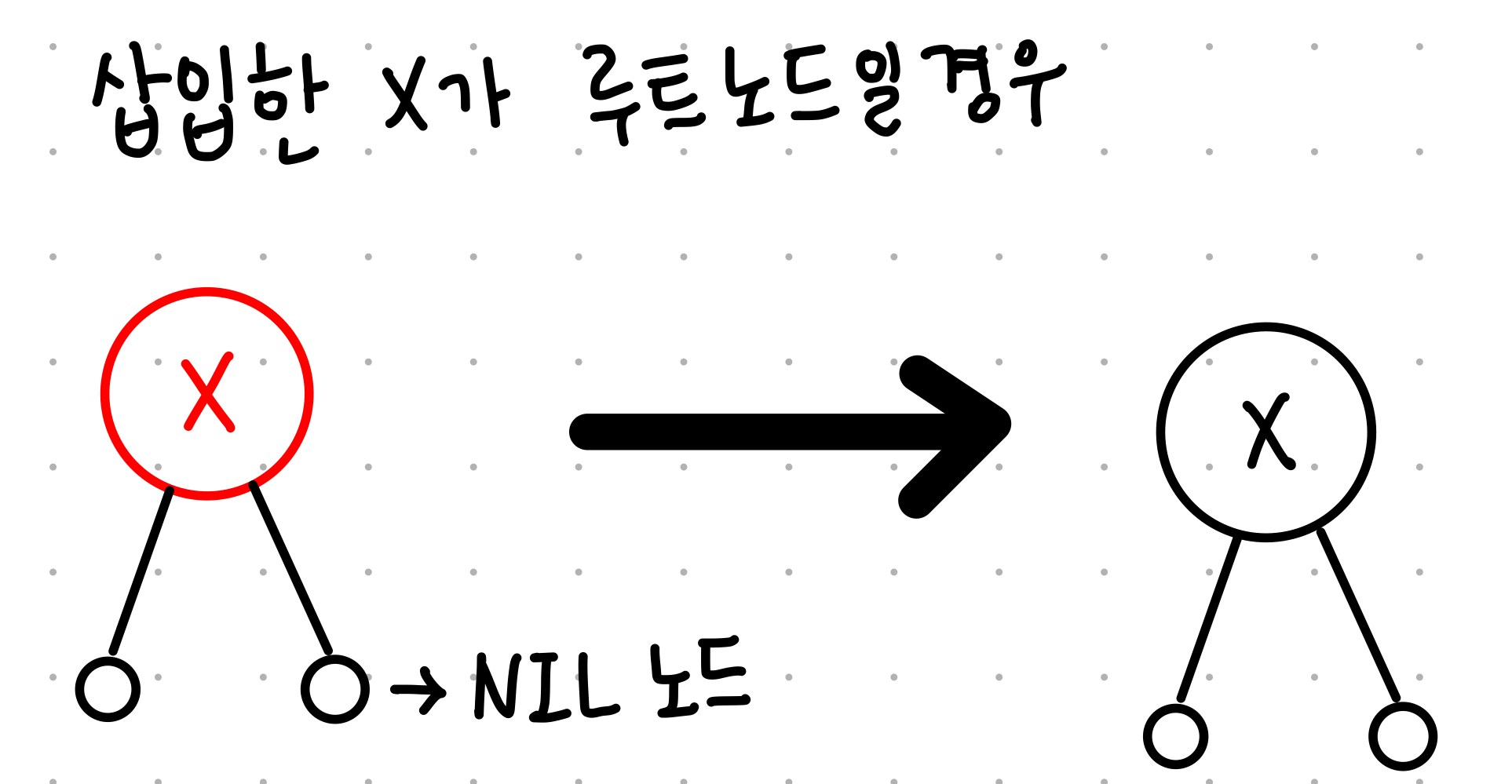

2. 삽입한 노드가 root 노드일 경우 black으로 바꿔준다.

3. 부모 노드가 red, 자식 노드도 red 일 경우

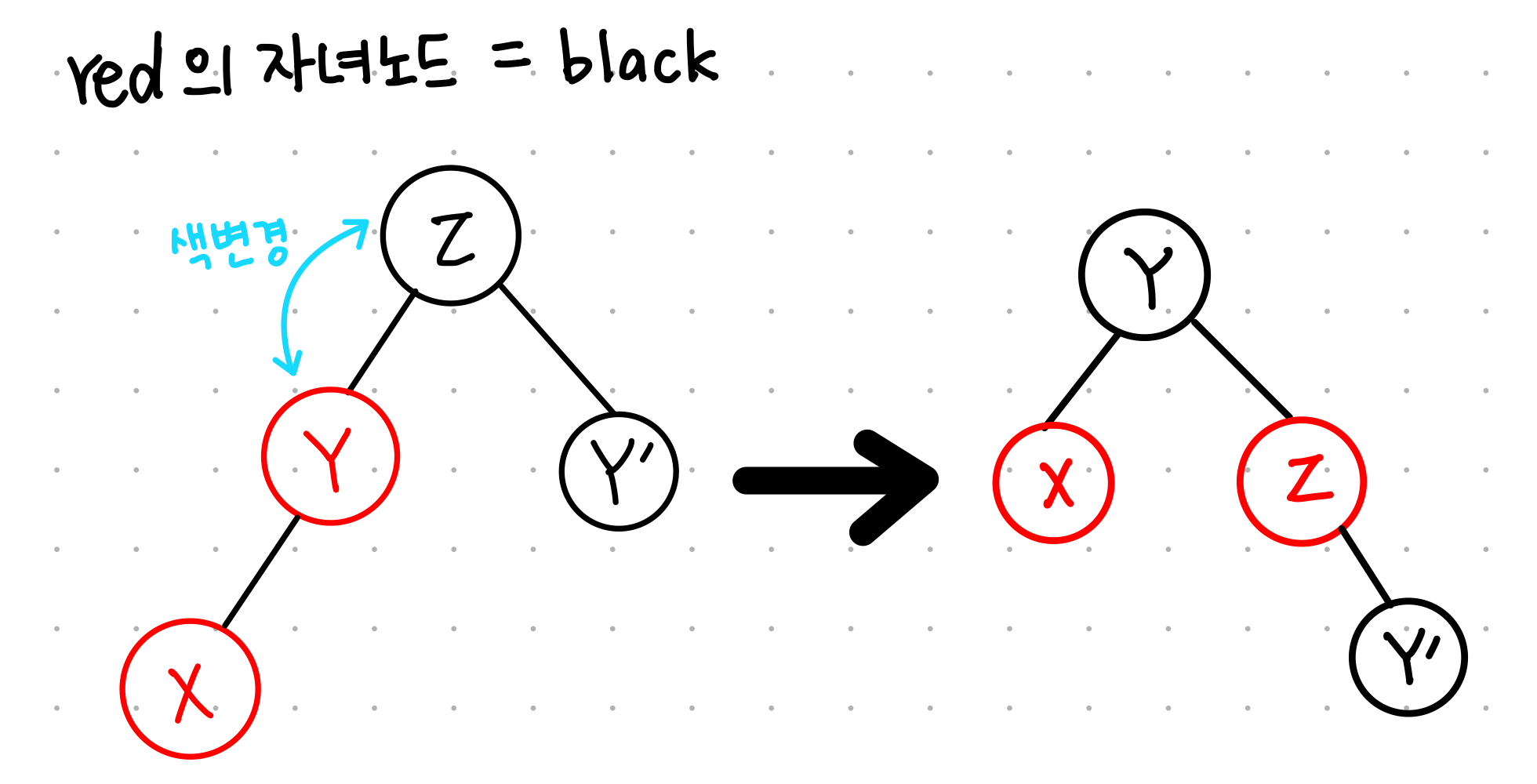

    ▶ 옮길 수 있는 경우 : 색 변경 + BST 특징 유지하면서 Rotation

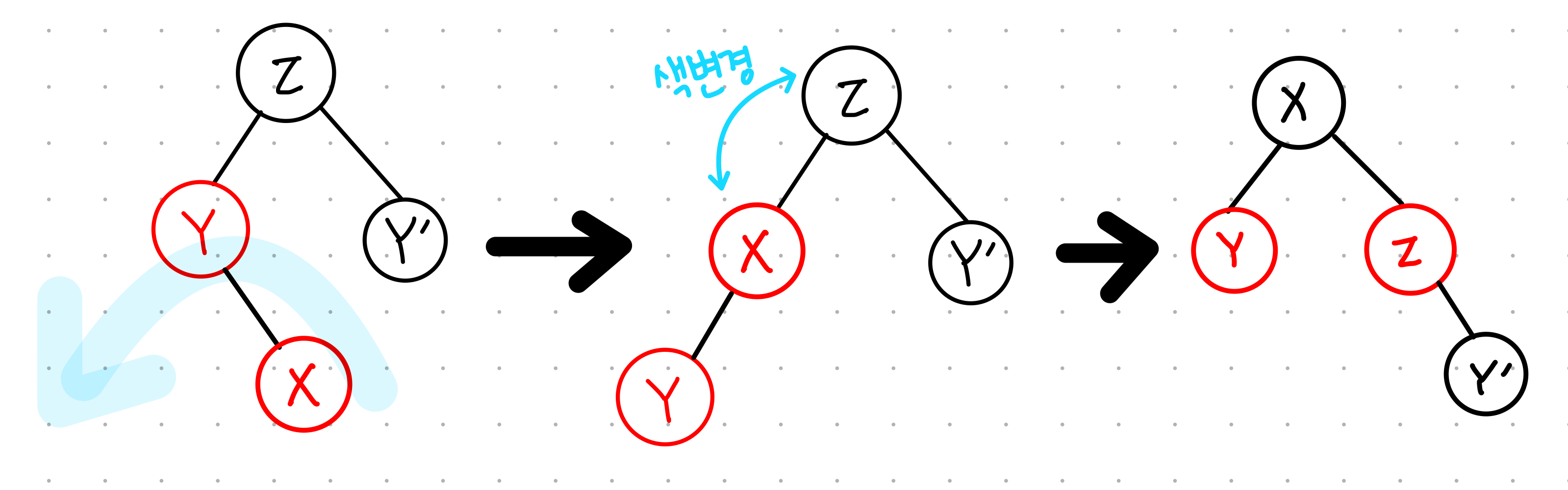

색 변경 후 오른쪽 회전

꺽인 부분을 펼 수 있도록 왼쪽 회전 후 위의 회전 과정 수행

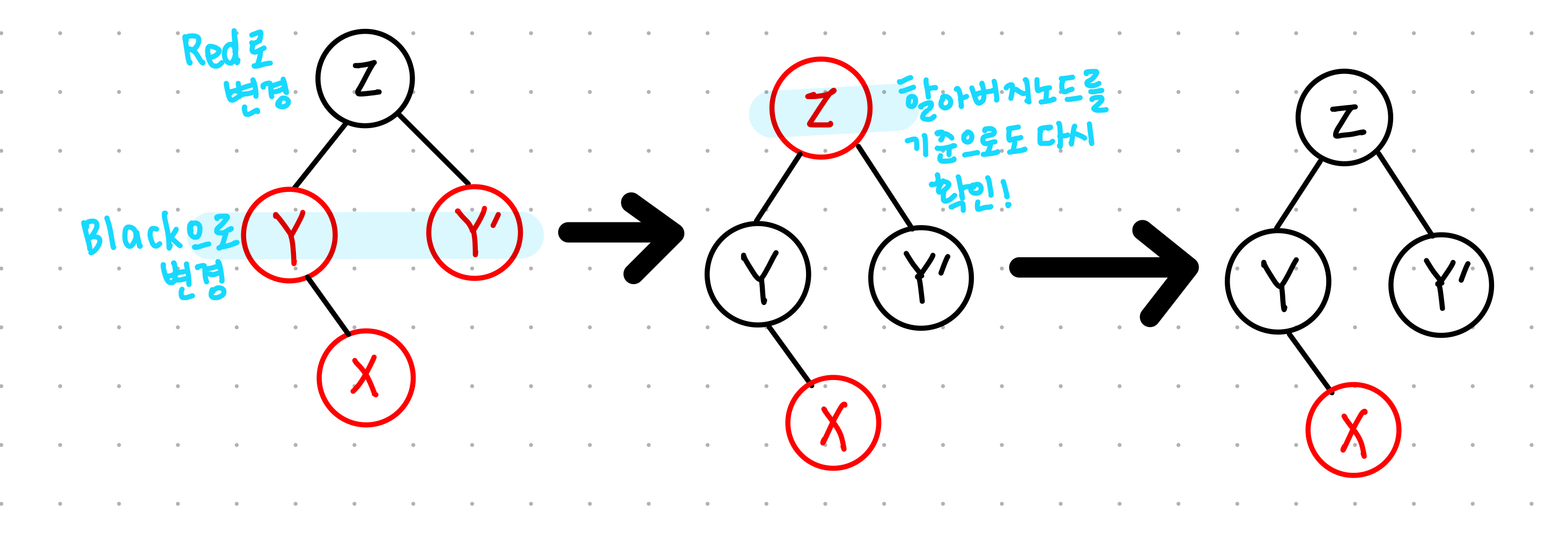

    ▶ 옮길 수 없는 경우 : 부모노드와 삼촌 노드의 색을 balck / 할아버지 노드 색을 red로 바꾼 후 할아버지 노드를 기준으로 다시 확인

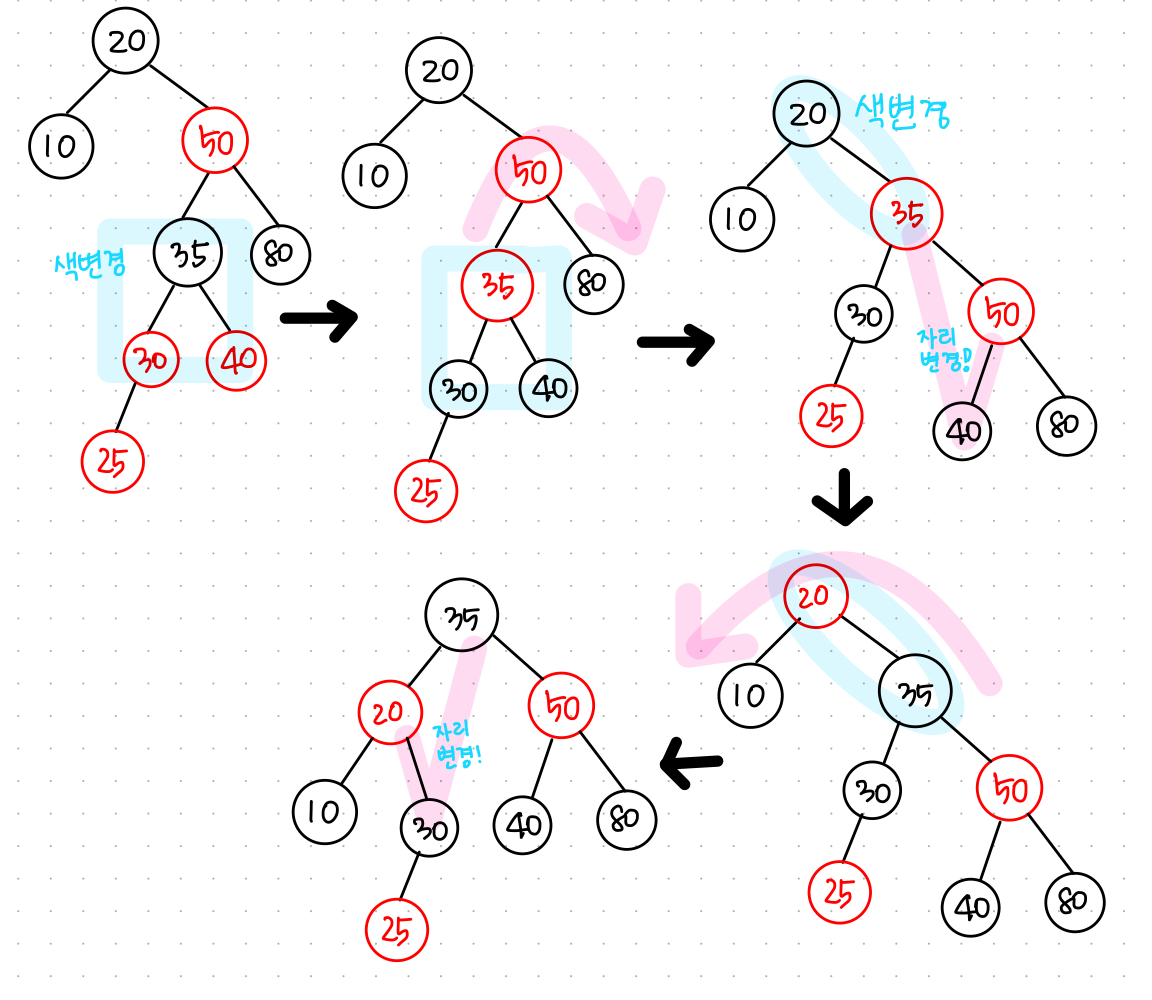

★ 삽입 예제 - 25 삽입 후 속성 재조정 과정 ★

---

3. 삭제 동작

• 삭제 전 RB 트리 속성은 만족한 상태이다.
• 삭제 방식은 일반적인 BST와 동일하다.
• 삭제 후 RB 트리 위반 여부를 확인한다.
• RB트리 속성을 위반했다면 재조정한다.

1. 속성 위반 여부 확인

    : 어떤 색이 삭제되는지가 매우 중요하다.

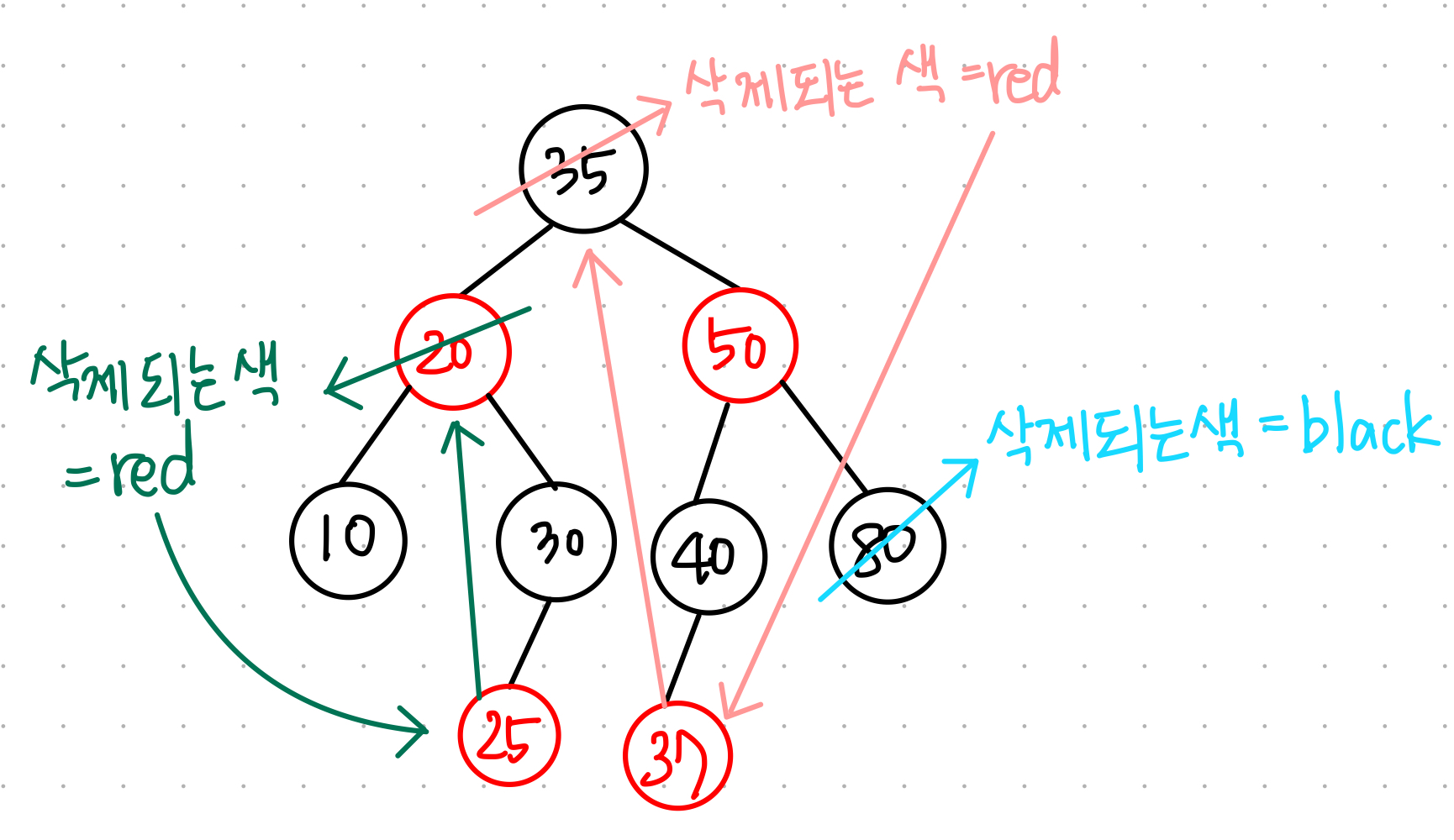

    ★ 삭제되는 색 ★

    삭제하려는 노드의 자녀가 없거나 하나라면 → 삭제되는 노드의 색

    삭제하려는 노드의 자녀가 둘이라면 → 삭제되는 노드의 successor의 색

        + successor : 선택한 노드의 오른쪽 서브트리 중 가장 작은 값을 가지는 노드

2. 삭제되는 색 = red 일 경우 어떤한 속성도 위반하지 않는다.

3. 삭제되는 색 = black

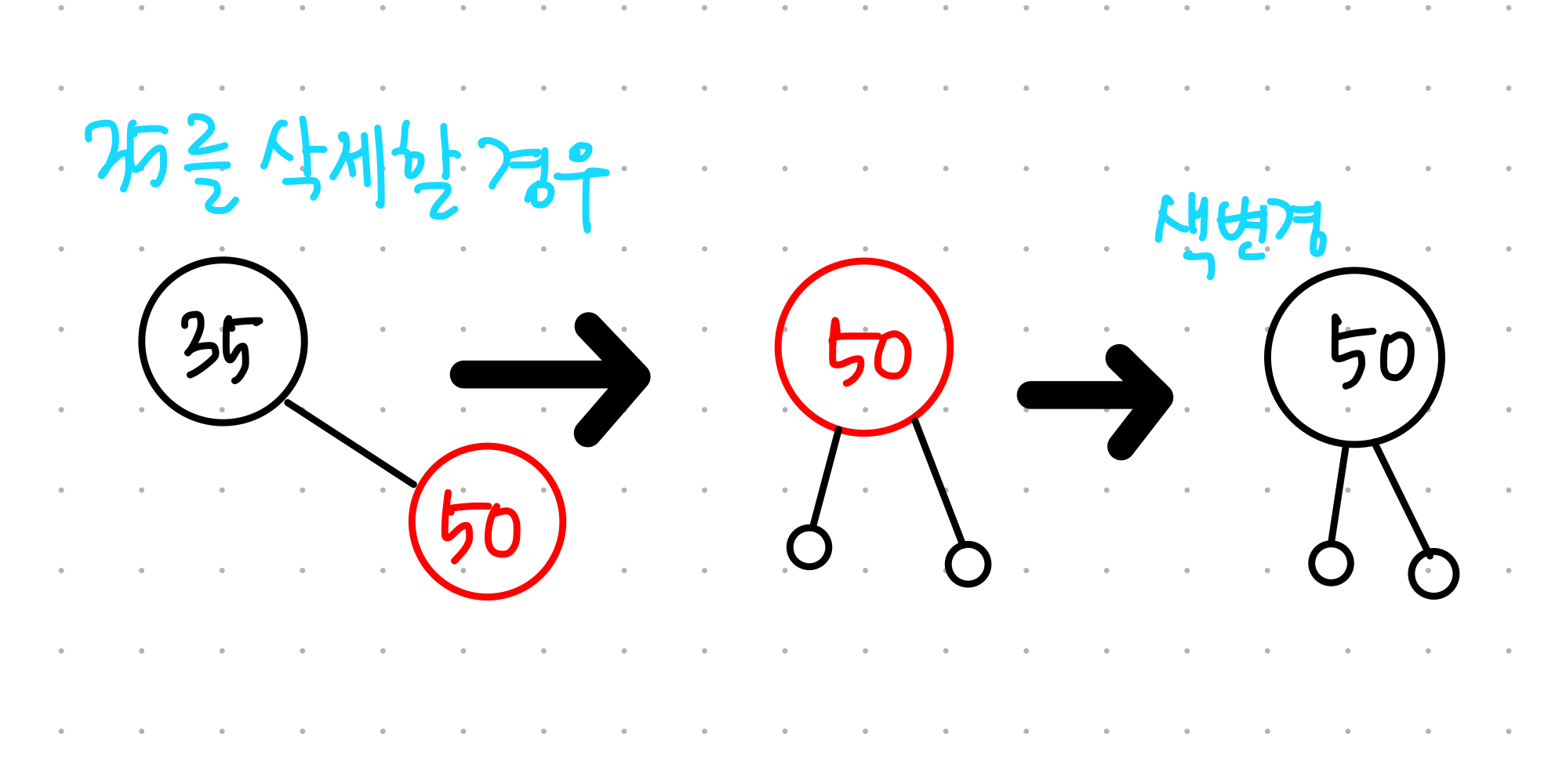

    ▶ 2번 속성 위반

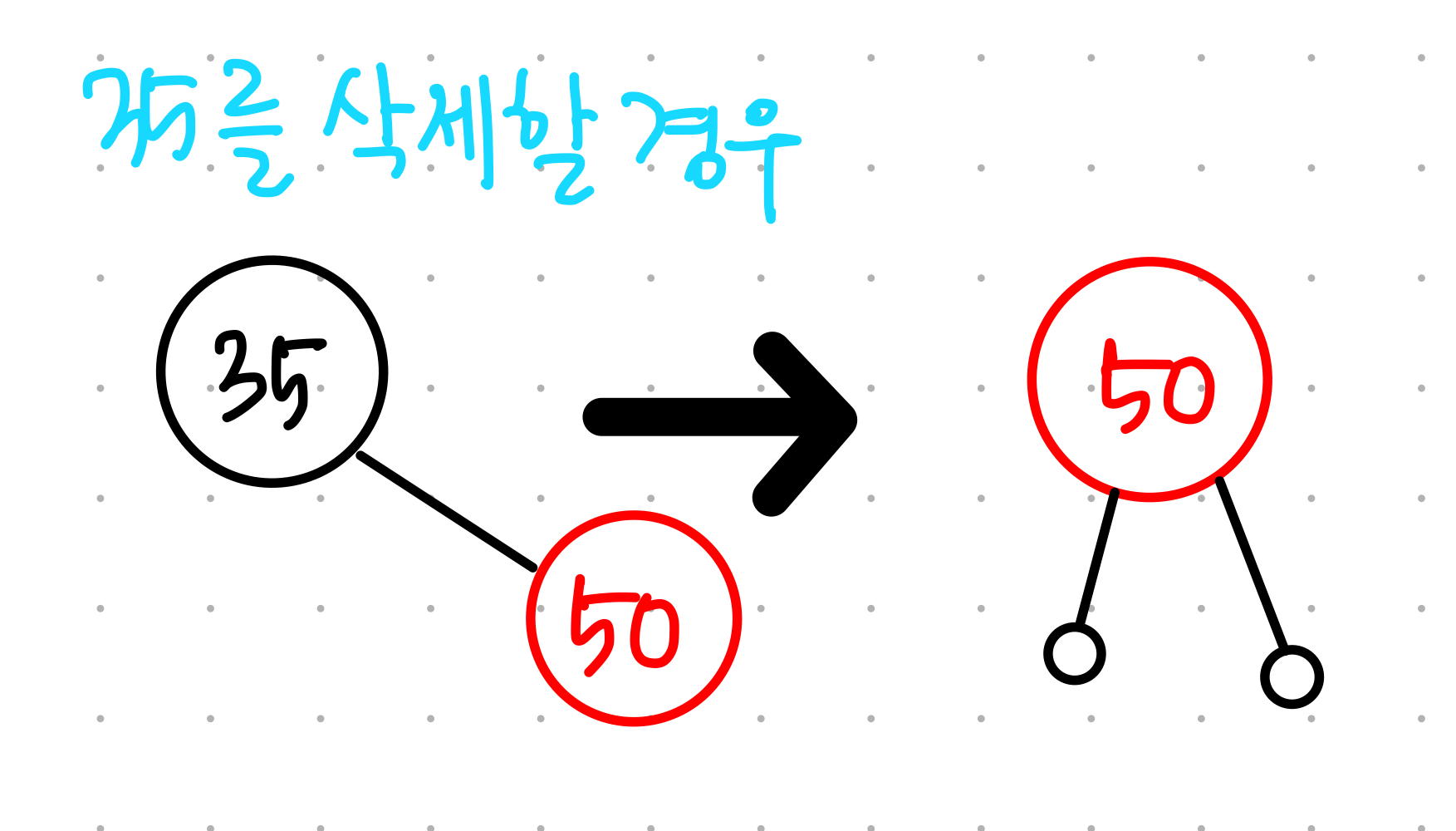

2번 속성 위반 예시

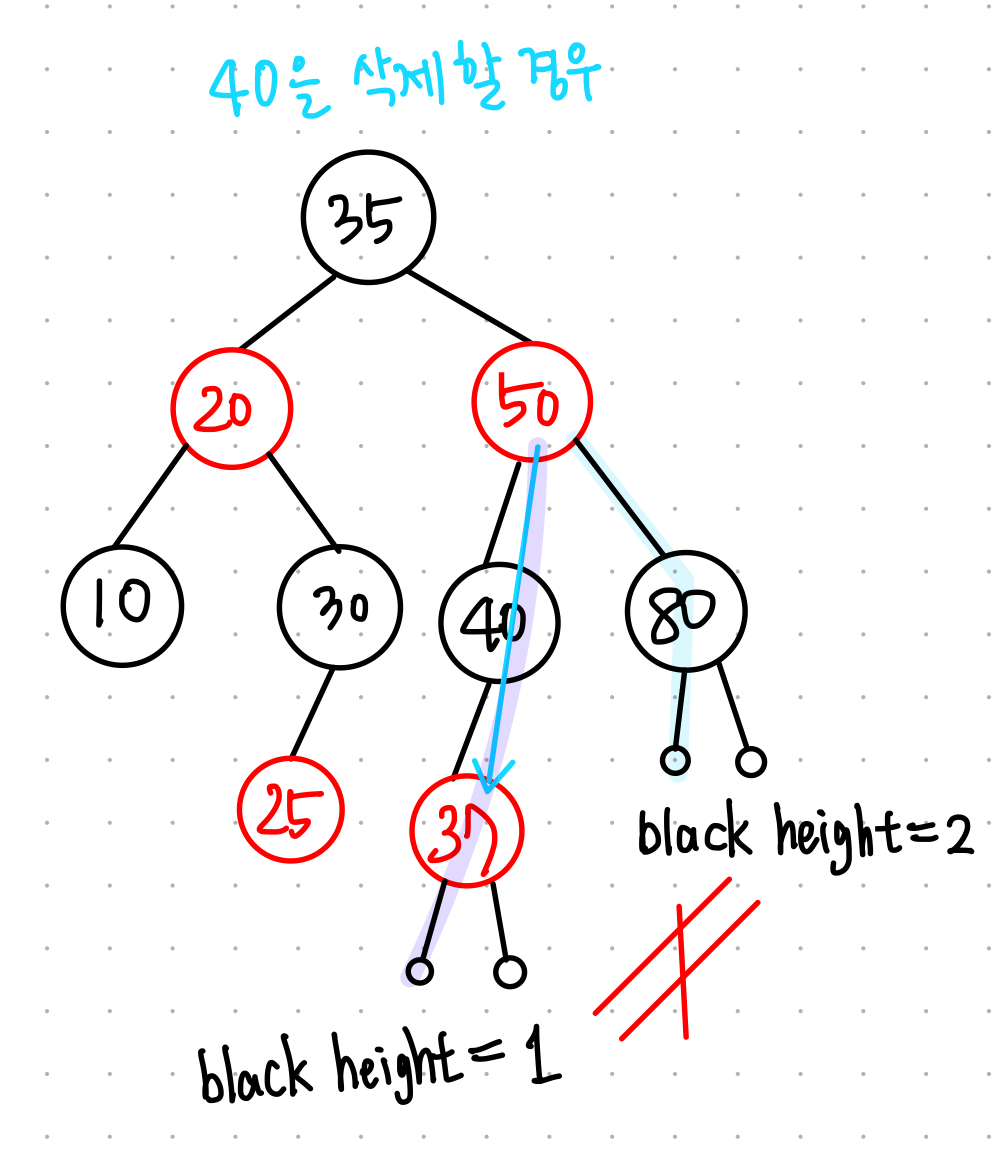

    ▶ 4번 속성 & 5번 속성 위반

4, 5번 속성 위반 예시



2. 속성 위반 재조정

    ▶ 2번 속성 위반

       : 루트 노드를 black으로 변경

    ▶ 4번 속성 & 5번 속성 위반

        : 실제로 위와 같은 특수한 상황이 아니면 5번 속성 위반은 항상 발생

         ★ extra black ★

         : 삭제된 색의 위치를 대체한 노드에 부여 / 경로에서 black 수를 count할 때 extra black은 하나의 balck으로 생각

doubly black & red-and-black 예시

doubly balck 예시 과정



3. extra black 해결하기

    ▶ red-and-black 해결하기

        : red-and-black 을 black으로 바꿔주기

    ▶ doubly black 해결하기

    기준 : doubly black의 형제의 색과 그 형제의 자녀들의 색

    1. doubly black 의 오른쪽 형제 = black / 그 형제의 자녀의 오른쪽 = red

• 오른쪽 형제 = 부모의 색, 오른쪽 형제의 오른쪽 자녀, 부모 = black 변경
• 부모를 기준으로 왼쪽으로 회전
• 오른쪽 / 왼쪽 반대로 가능

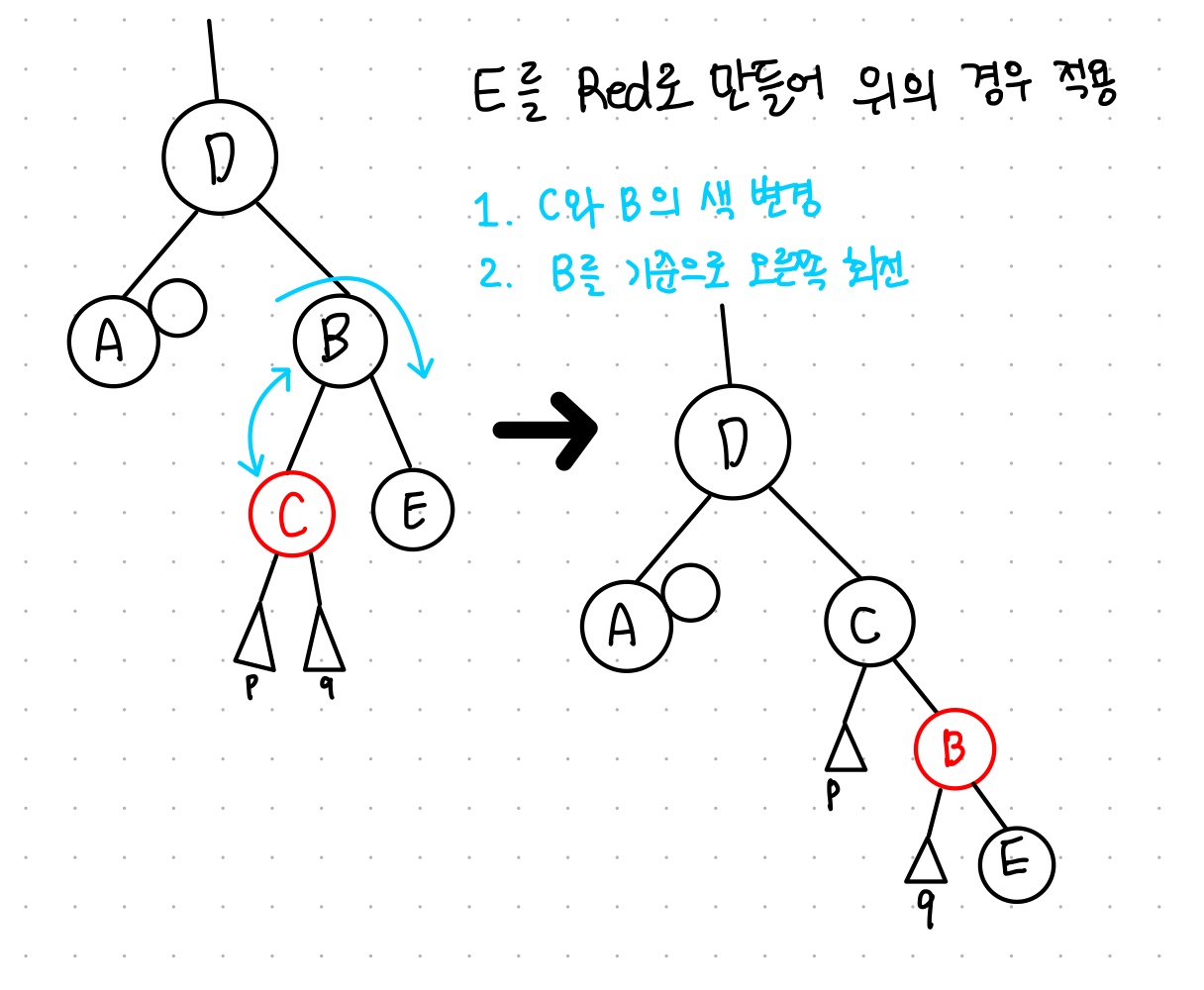

    2. doubly black의 오른쪽 형제 = black / 그 형제의 왼쪽 자식 = red / 그 형제의 오른쪽 자식 = black

1번 경우로 만들어주기

• c와 b의 색을 서로 변경 후 b를 기준으로 오른쪽 회전
• 1번 경우가 완성되므로 1번 경우로 해결

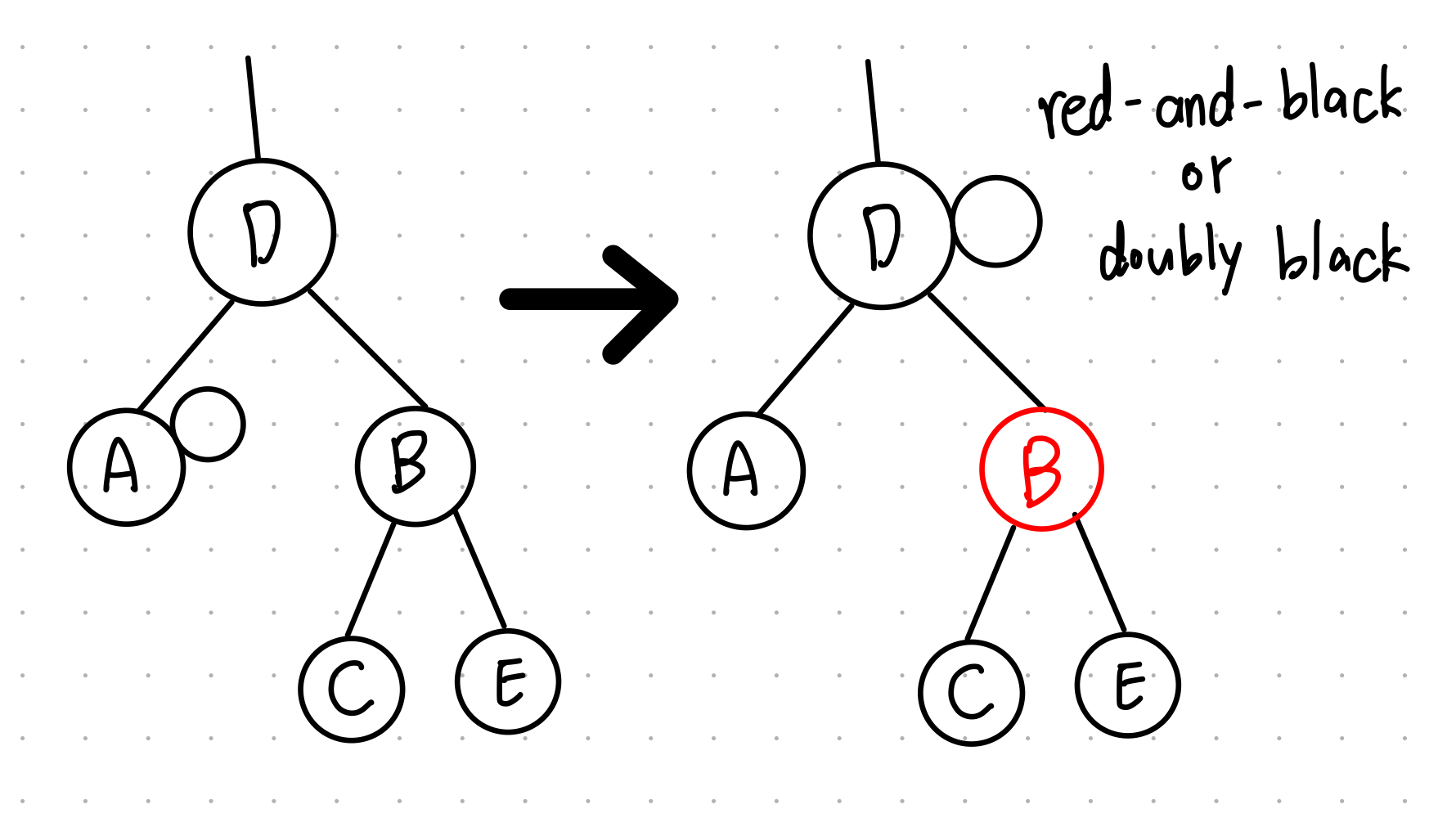

    3. doubly black의 오른쪽 형제 = black / 그 형제 자녀 모두 = black

    : doubly black과 그 형제의 black을 모아서 부모에게 전달 → 부모가 extra black을 해결하도록 위임

부모에게 위임

• doubly black과 b의 blackd을 가지고 부모에게 위임
• 루트를 변경하여 다시 확인

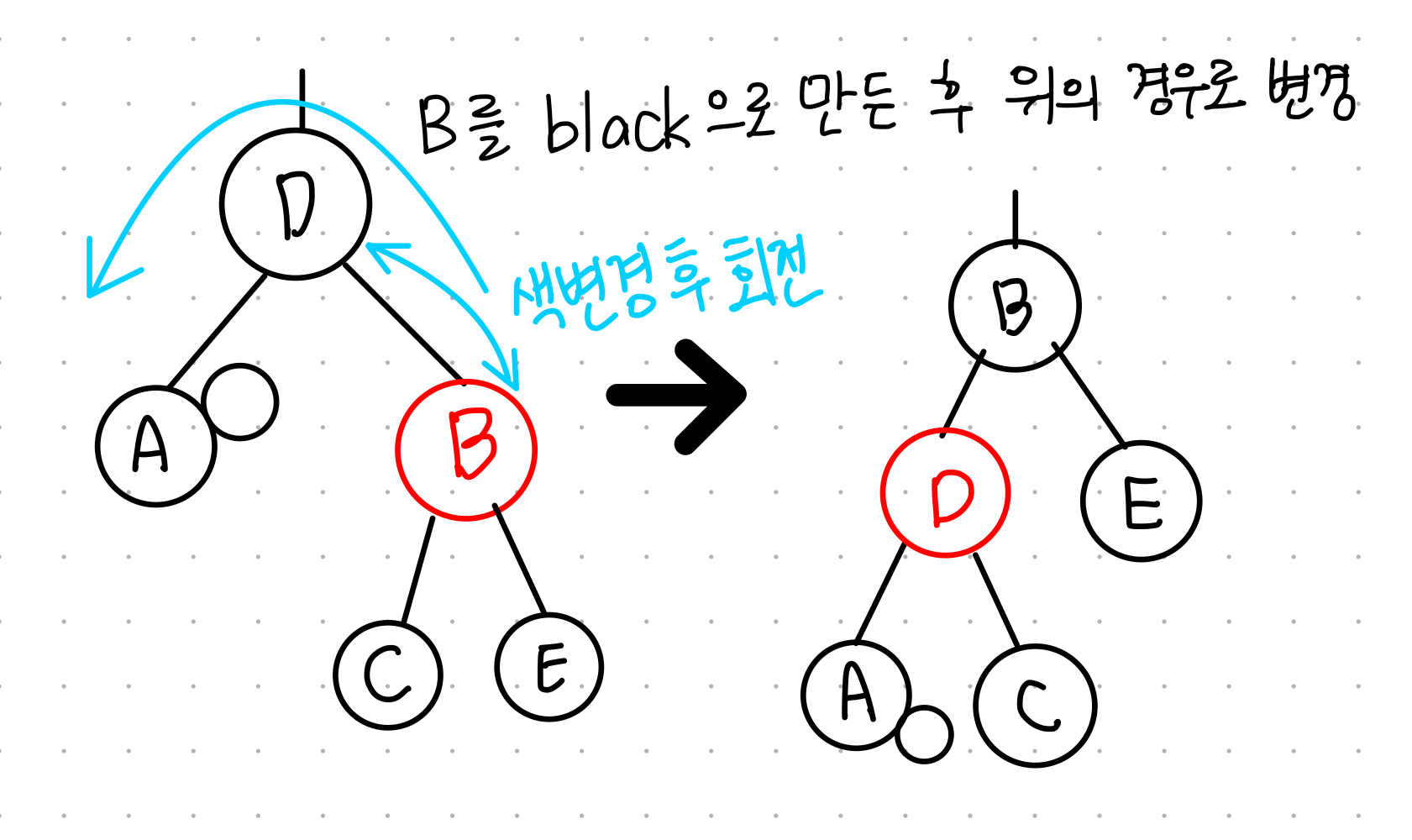

    4. doubly black의 오른쪽 형제 = red

• b와 d의 색을 서로 변경하고 d를 기준으로 왼쪽 회전
• 위의 경우들 중 맞는 경우 선택

---

4. AVL Tree와 비교

    : 삽입/삭제에서 AVL Tree 보다 Red-Black Tree가 더 빠르다. 검색 성능은 AVL Tree가 좀 더 빠르다.

      → AVL Tree 가 더 엄격한 균형 규칙을 적용

     균형 잡는 방식

    ▶ AVL Tree : balance factor = {-1, 0, 1} 을 만족하도록 한다.

       사용 사례) dictionary

    ▶ Red-Black Tree : red-black tree 속성을 만족하도록 한다.

        사용 사례) linux kernel, java treemap 등

---

< 참고 >

🔗 강의 1부 :  https://www.youtube.com/watch?v=2MdsebfJOyM

🔗 강의 2부 : https://www.youtube.com/watch?v=6drLl777k-E

🔗 https://en.wikipedia.org/wiki/Red–black_tree

🔗 https://ko.wikipedia.org/wiki/레드-블랙_트리

🔗 successor 개념 : https://vprog1215.tistory.com/74

---

3. 기계 수준 표현

1. 스택 데이터 저장과 추출

Stack 이란?
프로시저 호출을 처리하는데 중요한 역할을 한다.
후입선출(Last-In First-Out)
▶ 연산
    1. push : 스택에 데이터를 추가
    2. pop : 가장 최근에 추가된 값 제거

• 스택은 배열로 구현될 수 있다.

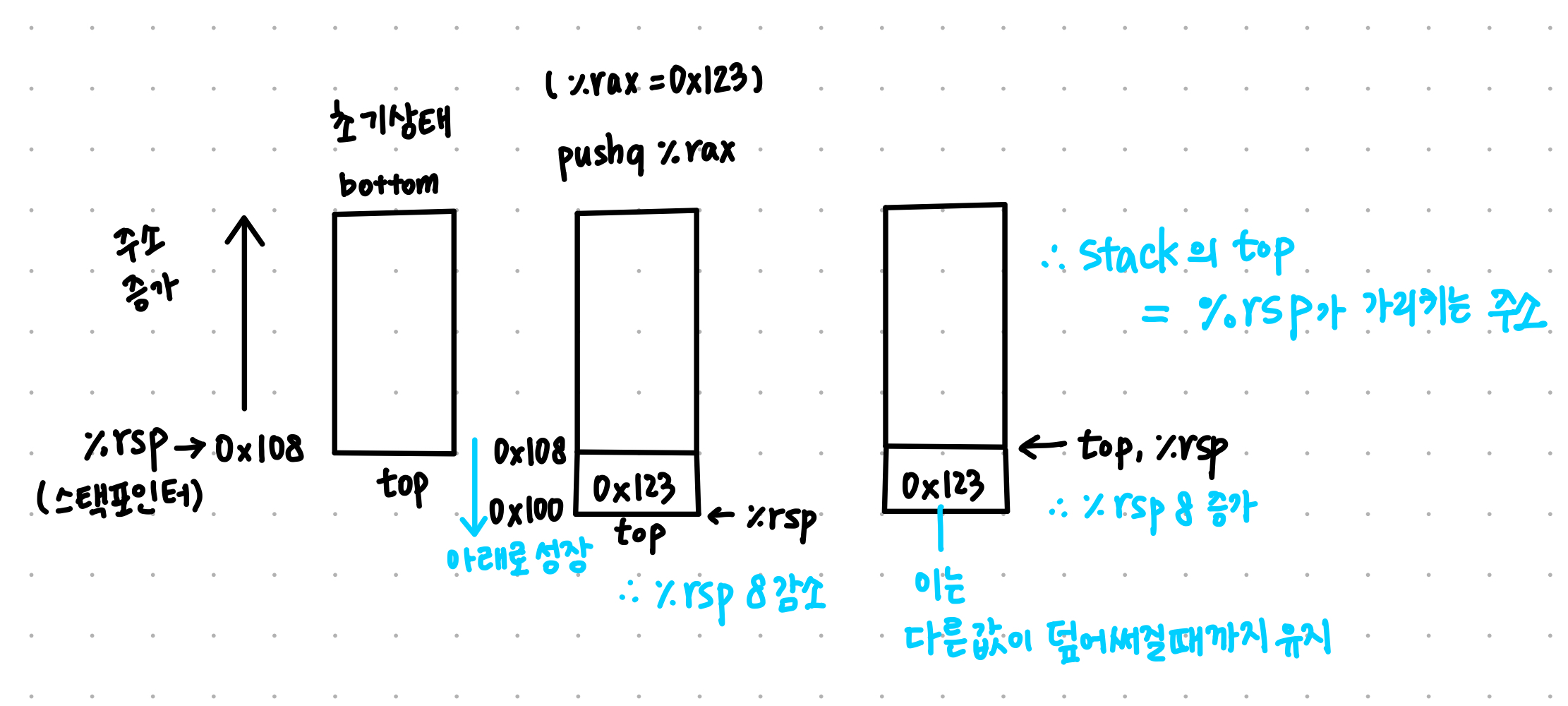

• 관습적으로 스택은 아래 방향으로 성장한다.
• top : 배열의 끝부분 / 스택의 원소 중 가장 낮은 주소를 갖는다.
• 스택 포인터 %rsp : 스택의 맨 위 원소 주소를 저장
• 스택 top = 스택 포인터가 가리키는 주소
• 스택 탑보다 윗부분에 저장된 값은 모두 무효인 값들이다.
• 연산자 - 1개의 operand 사용
  • popq (추출을 위한 데이터 목적지): 데이터 추출
    • movq (%rsp), %rax
    • addq $8, %rsp
  • pushq (추가할 소스 데이터): 스택에 데이터 추가
    • subq $8, %rsp
    • movq %rbp, (%rsp)
  • q : quard word = 8byte
