[TIL] RB Tree 구현 (with C)

by SooooooooS 2023. 5. 10.
728x90

1. RB Tree 생성하기

RB Tree 구조체를 생성 - 여러 개의 RB Tree를 생성할 수 있어야 한다.
sentinel node(경계노드) 사용 - 모든 nil 노드가 가리키는 노드
//RB Tree 구조체 생성
rbtree *new_rbtree(void) {
  rbtree *p = (rbtree *)calloc(1, sizeof(rbtree));
  //현재 트리에서 NIL노드가 될 노드 생성
  //각 트리마다 NIL노드는 1개씩 가지고 있다.
  node_t *NIL = (node_t *)calloc(1, sizeof(node_t));
  NIL->color = RBTREE_BLACK;
  p->root = NIL;
  p->nil = NIL;
  return p;
}

2. RB Tree 메모리 해제하기

RB Tree에 사용한 모든 메모리 해제
//RB Tree 구조체가 전체가 차지했던 메모리 반환
void delete_rbtree(rbtree *t) {
  delete_rbtree_one(t, t->root);
  free(t->nil); //nil node 해제
  free(t); //rbtree header 해제
}

▶ delete_rbtree_one : 현재 위치의 노드 메모리 해제하는 함수

//현재 노드 메모리 해제하기
void delete_rbtree_one(rbtree *t, node_t *p) {
  if (p != t->nil) {
    delete_rbtree_one(t, p->left);
    delete_rbtree_one(t, p->right);
    free(p);
  }
}

3. 값 삽입하기

RB Tree에 주어진 key 값 삽입하기 - 같은 key 값을 가진 노드가 존재할 수 있다.

1. 함수 사용하지 않고 구현한 코드

//RB Tree에 key 삽입하기
node_t *rbtree_insert(rbtree *t, const key_t key) {
  // tmp : 현재 삽입된 노드, y : tmp의 부모가 될 노드
  node_t *x = t->root;
  node_t *y = t->nil;
  node_t *tmp = (node_t *)malloc(sizeof(node_t));

  //삽입할 위치 찾기--------------------------------------
  while(x != t->nil) {
    y = x;
    if(x->key > key) {
      x = x->left;
    }
    else {
      x = x->right;
    }
  }

  //tmp 기본 정보 초기화----------------------------------
  tmp->key = key;
  tmp->color = RBTREE_RED;
  tmp->parent = y;
  tmp->left = t->nil;
  tmp->right = t->nil;

  //부모의 어느 위치에 저장되어야 하는지 확인-------------------
  if (y == t->nil){ //root일 경우
    t->root = tmp;
  }
  else if (y->key > key) { //왼쪽 자식일 경우
    y->left = tmp;
  }
  else { //오른쪽 자식일 경우
    y->right = tmp;
  }

  //속성 유지하기 RB-Insert-Fixup-------------------------
  //tmp : 현재 삽입된 노드 = 무조건 빨강색이다.
  while (tmp->parent->color == RBTREE_RED) {
    //tmp의 부모가 왼쪽 자식일 경우
    if (tmp->parent == tmp->parent->parent->left) {
      // 부모의 형제
      y = tmp->parent->parent->right;
      //case1 : 부모와 부모의 형제 모두 red일 경우
      if (y->color == RBTREE_RED) {
        tmp->parent->color = RBTREE_BLACK;
        y->color = RBTREE_BLACK;
        tmp->parent->parent->color = RBTREE_RED;
        tmp = tmp->parent->parent;
      }
      //부모와 부모의 형제의 색이 다를 경우
      else {
        //case2 : 부모 red, 부모의 형제 black
        //현재 노드 tmp가 오른쪽 노드일 경우
        if (tmp == tmp->parent->right) {
          tmp = tmp->parent;
          //왼쪽 회전
          x = tmp->right;
          tmp->right = x->left;
          if (x->left != t->nil) {
            x->left->parent = tmp;
          }
          x->parent = tmp->parent;
          if (tmp->parent == t->nil) {
            t->root = x;
          }
          else if (tmp == tmp->parent->left) {
            tmp->parent->left = x;
          }
          else {
            tmp->parent->right = x;
          }
          x->left = tmp;
          tmp->parent = x;
        }
        tmp->parent->color = RBTREE_BLACK;
        tmp->parent->parent->color = RBTREE_RED;
        tmp = tmp->parent->parent;
        //오른쪽 회전
        x = tmp->left;
        tmp->left = x->right;
        if (x->right != t->nil) {
          x->right->parent = tmp;
        }
        x->parent = tmp->parent;
        if(tmp->parent == t->nil) {
          t->root = x;
        }
        else if (tmp == tmp->parent->right) {
          tmp->parent->right = x;
        }
        else {
          tmp->parent->left = x;
        }
        x->right = tmp;
        tmp->parent = x;
      }
    }
    //부모가 오른쪽 노드일 경우
    else {
      // 부모의 형제
      y = tmp->parent->parent->left;
      //case1 : 부모와 부모의 형제 모두 red일 경우
      if (y->color == RBTREE_RED) {
        tmp->parent->color = RBTREE_BLACK;
        y->color = RBTREE_BLACK;
        tmp->parent->parent->color = RBTREE_RED;
        tmp = tmp->parent->parent;
      }
      //부모와 부모의 형제의 색이 다를 경우
      else {
        //case2 : 부모의 형제 black, 부모 red
        //현재 노드 tmp가 오른쪽 노드일 경우
        if (tmp == tmp->parent->left) {
          tmp = tmp->parent;
          //오른쪽 회전
          x = tmp->left;
          tmp->left = x->right;
          if (x->right != t->nil) {
            x->right->parent = tmp;
          }
          x->parent = tmp->parent;
          if(tmp->parent == t->nil) {
            t->root = x;
          }
          else if (tmp == tmp->parent->right) {
            tmp->parent->right = x;
          }
          else {
            tmp->parent->left = x;
          }
          x->right = tmp;
          tmp->parent = x;
        }
        tmp->parent->color = RBTREE_BLACK;
        tmp->parent->parent->color = RBTREE_RED;
        tmp = tmp->parent->parent;
        //왼쪽 회전
        x = tmp->right;
        tmp->right = x->left;
        if (x->left != t->nil) {
          x->left->parent = tmp;
        }
        x->parent = tmp->parent;
        if (tmp->parent == t->nil) {
          t->root = x;
        }
        else if (tmp == tmp->parent->left) {
          tmp->parent->left = x;
        }
        else {
          tmp->parent->right = x;
        }
        x->left = tmp;
        tmp->parent = x;
      }
    }
  }
  t->root->color = RBTREE_BLACK; //root는 항상 검정색이어야 한다.
  return t->root;
}
처음에는 최대한 주어진 뼈대를 그대로 사용하기 위해 함수를 사용하지 않고 구현해보았다.
하지만 보다시피 코드가 매우 길어졌다.
똑같은 동작을 해도 함수를 구현해두지 않으니 모든 경우에 대해 중복적으로 작성해주어야 했다.

2. left_rotate, right_rotate 함수를 사용한 코드

//RB Tree에 key 삽입하기
node_t *rbtree_insert(rbtree *t, const key_t key) {
  // tmp : 현재 삽입된 노드, y : tmp의 부모가 될 노드
  node_t *x = t->root;
  node_t *y = t->nil;
  node_t *tmp = (node_t *)calloc(1, sizeof(node_t));

  //삽입할 위치 찾기--------------------------------------
  while(x != t->nil) {
    y = x;
    if(x->key > key) {
      x = x->left;
    }
    else {
      x = x->right;
    }
  }

  //tmp 기본 정보 초기화----------------------------------
  tmp->key = key;
  tmp->color = RBTREE_RED;
  tmp->parent = y;
  tmp->left = t->nil;
  tmp->right = t->nil;

  //부모의 어느 위치에 저장되어야 하는지 확인-------------------
  if (y == t->nil){ //root일 경우
    t->root = tmp;
  }
  else if (y->key > key) { //왼쪽 자식일 경우
    y->left = tmp;
  }
  else { //오른쪽 자식일 경우
    y->right = tmp;
  }

  //속성 유지하기 RB-Insert-Fixup-------------------------
  //tmp : 현재 삽입된 노드 = 무조건 빨강색이다.
  while (tmp->parent->color == RBTREE_RED) {
    //tmp의 부모가 왼쪽 자식일 경우
    if (tmp->parent == tmp->parent->parent->left) {
      // 부모의 형제
      y = tmp->parent->parent->right;
      //case1 : 부모와 부모의 형제 모두 red일 경우
      if (y->color == RBTREE_RED) {
        tmp->parent->color = RBTREE_BLACK;
        y->color = RBTREE_BLACK;
        tmp->parent->parent->color = RBTREE_RED;
        tmp = tmp->parent->parent;
      }
      //부모와 부모의 형제의 색이 다를 경우
      else {
        //case2 : 부모 red, 부모의 형제 black
        //현재 노드 tmp가 오른쪽 노드일 경우
        if (tmp == tmp->parent->right) {
          tmp = tmp->parent;
          //왼쪽 회전
          left_rotate(t, tmp);
        }
        tmp->parent->color = RBTREE_BLACK;
        tmp->parent->parent->color = RBTREE_RED;
        tmp = tmp->parent->parent;
        //오른쪽 회전
        right_rotate(t, tmp);
      }
    }
    //부모가 오른쪽 노드일 경우
    else {
      // 부모의 형제
      y = tmp->parent->parent->left;
      //case1 : 부모와 부모의 형제 모두 red일 경우
      if (y->color == RBTREE_RED) {
        tmp->parent->color = RBTREE_BLACK;
        y->color = RBTREE_BLACK;
        tmp->parent->parent->color = RBTREE_RED;
        tmp = tmp->parent->parent;
      }
      //부모와 부모의 형제의 색이 다를 경우
      else {
        //case2 : 부모의 형제 black, 부모 red
        //현재 노드 tmp가 오른쪽 노드일 경우
        if (tmp == tmp->parent->left) {
          tmp = tmp->parent;
          //오른쪽 회전
          right_rotate(t, tmp);
        }
        tmp->parent->color = RBTREE_BLACK;
        tmp->parent->parent->color = RBTREE_RED;
        tmp = tmp->parent->parent;
        //왼쪽 회전
        left_rotate(t, tmp);
      }
    }
  }
  t->root->color = RBTREE_BLACK; //root는 항상 검정색이어야 한다.
  return t->root;
}

▶ left_rotate 함수

//왼쪽 회전
void left_rotate(rbtree *t, node_t *tmp) {
  node_t *x = tmp->right;
  tmp->right = x->left;
  if (x->left != t->nil) {
    x->left->parent = tmp;
  }
  x->parent = tmp->parent;
  if (tmp->parent == t->nil) {
    t->root = x;
  }
  else if (tmp == tmp->parent->left) {
    tmp->parent->left = x;
  }
  else {
    tmp->parent->right = x;
  }
  x->left = tmp;
  tmp->parent = x;
}

▶ right_rotate 함수

//오른쪽 회전
void right_rotate(rbtree *t, node_t *tmp) {
  node_t *x = tmp->left;
  tmp->left = x->right;
  if (x->right != t->nil) {
    x->right->parent = tmp;
  }
  x->parent = tmp->parent;
  if(tmp->parent == t->nil) {
    t->root = x;
  }
  else if (tmp == tmp->parent->right) {
    tmp->parent->right = x;
  }
  else {
    tmp->parent->left = x;
  }
  x->right = tmp;
  tmp->parent = x;
}
확실히 insert() 코드는 중복되는 회전에 대해 함수를 실행함으로써 짧아진 것을 알 수 있다.
여기서 RB-Insert-Fixup 과정도 함수를 구현할 수 있었지만, insert 함수에서만 사용하기에 따로 나누지 않고 바로 구현했다.
그러나 다음 삭제 과정에서도 필요한 left_rotate, right_rotate를 따로 함수에 구현해두고 후에 사용할 수 있도록 했다.

🛠️ 삽입 코드 구성 : https://soo-note.tistory.com/66
🗒️ 삽입 과정 정리 : https://soo-note.tistory.com/64

4. 값 찾기

RB Tree 내에 주어진 key 값이 존재하는지 탐색
▶ 존재할 경우 : 해당 노드 반환
▶ 존재하지 않을 경우 : NULL 반환
//RB Tree에 key와 같은 값을 가진 값이 있는지 탐색
node_t *rbtree_find(const rbtree *t, const key_t key) {
  node_t *tmp = t->root;
  while(tmp != t->nil) {
    if (tmp->key == key) { //찾은 경우
      return tmp;
    }
    else if (tmp->key > key) { //현재 값보다 작은 경우
      tmp = tmp->left;
    }
    else { //현재 값보다 큰 경우
      tmp = tmp->right;
    }
  }
  //찾지 못한 경우에는 NULL 반환
  if (tmp == t->nil) {
    return NULL;
  }
  return t->root;
}

5. 최솟값 구하기

RB Tree 내에 존재한 key 중 가장 작은 값의 노드 반환
TIP. 가장 왼쪽에 존재하는 값이 최솟값이다.
//RB Tree에서 최솟값 반환
node_t *rbtree_min(const rbtree *t) {
  node_t *x = t->root;
  while(x->left != t->nil) {
    x = x->left;
  }
  return x;
}

6. 최댓값 구하기

RB Tree 내에 존재한 key 중 가장 큰 값의 노드 반환
TIP. 가장 오른쪽에 존재하는 값이 최댓값이다.
//RB Tree에서 최댓값 반환
node_t *rbtree_max(const rbtree *t) {
  node_t *x = t->root;
  while(x->right != t->nil) {
    x = x->right;
  }
  return x;
}

7. 값 삭제하기

구현하던 것 중 가장 어려웠던 함수
★ 값을 삭제하기 위해 필요한 함수들 ★
1. rb-transplant(rbtree, node, node)
    : 삭제될 노드의 서브 트리를 삭제될 노드의 부모 노드와 연결하는 작업
2.successor(rbtree, node)
    : 선택된 노드부터 시작하여 가장 작은 노드를 찾는 함수
    (successor : 선택된 노드의 오른쪽 서브트리에서 가장 작은 노드)
3. rbtree_erase(rbtree, node)
    : 위의 함수 2개를 이용하여 값을 삭제하는 함수

▶ rb-transplant

//u : 삭제할 노드, v : u의 자식 노드 - u의 부모 노드와 연결되어야 한다.
void rb_transplant(rbtree *t, node_t *u, node_t *v) {
  //u가 root일 경우
  if (u->parent == t->nil) {
    t->root = v;
  } //u가 왼쪽 자식일 경우
  else if (u == u->parent->left) {
    u->parent->left = v;
  } //u가 오른쪽 자식일 경우
  else {
    u->parent->right = v;
  }
  //v가 nil 노드여도 부모 할당은 가능하다.
  //조건 필요없이 무조건 v의 부모를 설정해준다.
  v->parent = u->parent;
}

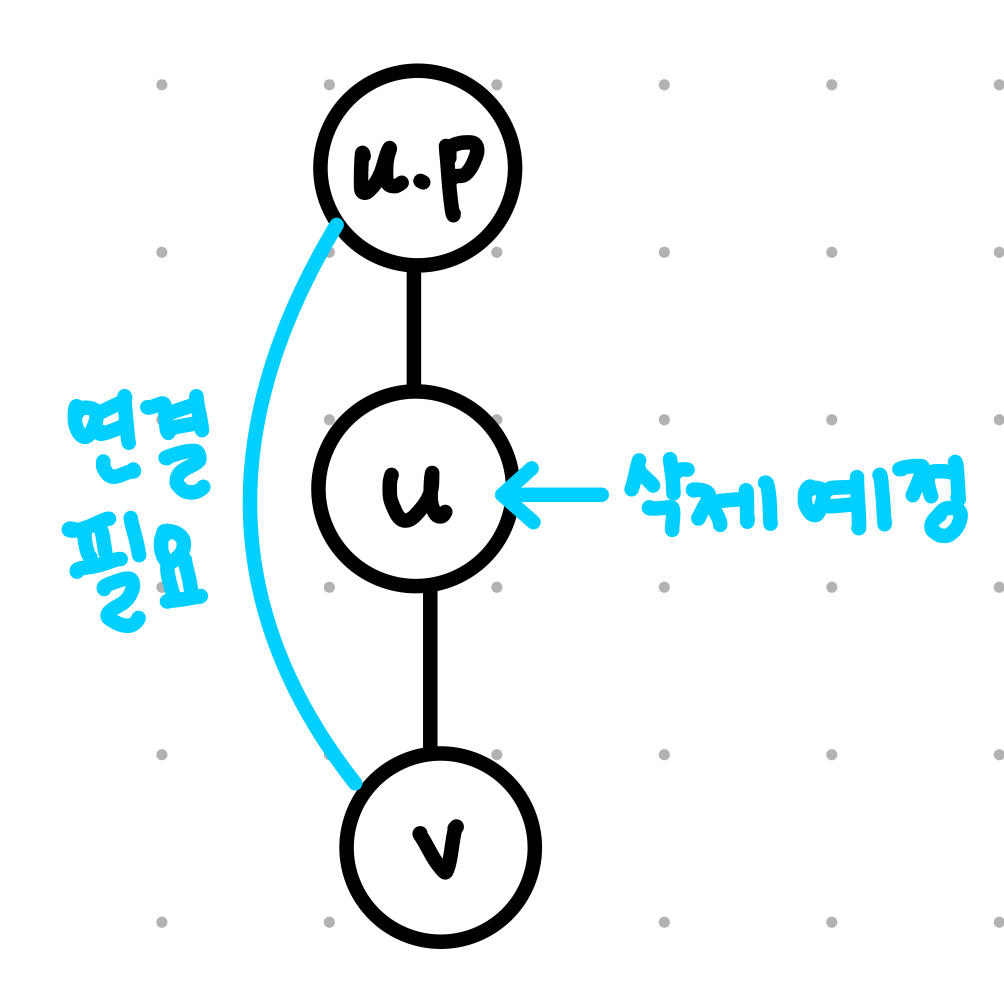

위의 함수가 필요한 이유



▶ successor

//successor 구하는 함수
node_t *successor(rbtree *t, node_t *cur) {
  node_t *n = cur;
  while(n->left != t->nil) {
    n = n->left;
  }
  return n;
}

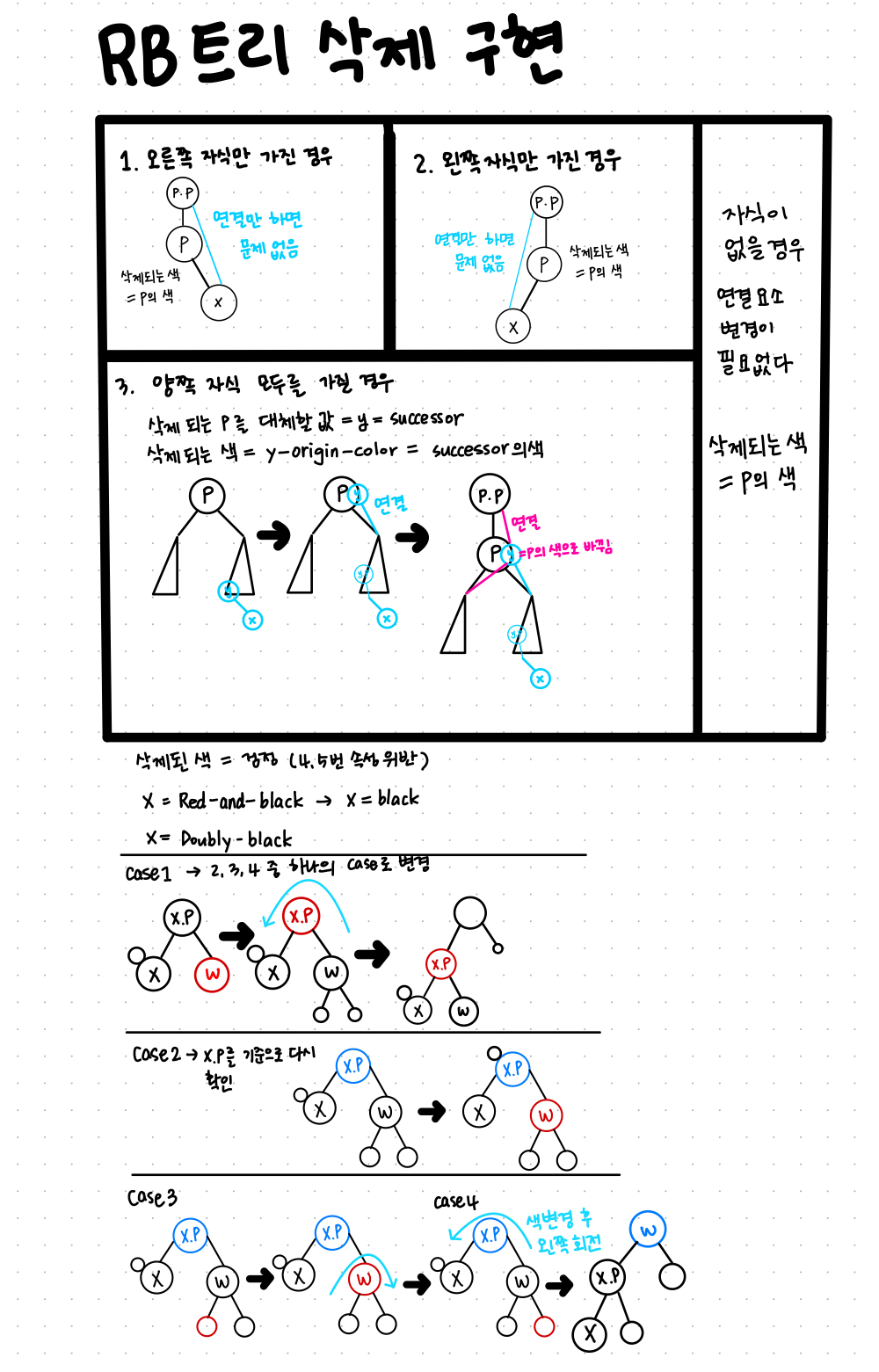

▶ rbtree_erase

//RB Tree에서 지정된 노드p를 제거
int rbtree_erase(rbtree *t, node_t *p) {
  //p가 없는 노드이면 삭제 작업 안함
  if (p == NULL) {
    return 0;
  }

  // y : 삭제할 노드, x : y의 원래의 위치로 이동할 노드
  node_t *y = p;
  color_t y_original_color = y->color;
  node_t *x;

  //삭제될 노드 p가 오른쪽 자식만 가질 경우
  if (p->left == t->nil) {
    x = p->right;
    rb_transplant(t, p, p->right);
  } //삭제될 노드 p가 왼쪽 자식만 가질 경우
  else if (p->right == t->nil) {
    x = p->left;
    rb_transplant(t, p, p->left);
  } //삭제될 노드 p가 양쪽 자식 모두 가질 경우
  else {
    //오른쪽 서브트리에서 가장 작은 수 반환
    //successor 를 찾는다.
    y = successor(t,p->right);
    //삭제되는 색
    y_original_color = y->color;
    //successor는 왼쪽 자식은 가지지 않지만
    //오른쪽 자식은 가질 수 있다.
    x = y->right;
    //successor가 p의 직계 자식일 경우
    if (y->parent == p) {
      x->parent = y;
    }
    else {
      rb_transplant(t, y, y->right);
      y->right = p->right;
      y->right->parent = y;
    }
    rb_transplant(t, p, y);
    y->left = p->left;
    y->left->parent = y;
    y->color = p->color;
  }

  //삭제되는 색이 검정색일 경우에만 속성을 맞춰준다.
  //삭제되는 색이 빨간색일 경우는 속성이 위반될 수 없다.
  if (y_original_color == RBTREE_BLACK) {
    //RB-erase-Fixup--------------------------------------------------------------
    // x : y의 원래 위치에 있는 노드로 Doubly-Black 또는 Red-and-Black이다.
    // Red-and-Black일 경우는 x를 black으로 바꿔주기만 하면 된다.
    while (x != t->root && x->color == RBTREE_BLACK){
      // x가 왼쪽자식일 경우
      if(x == x->parent->left) {
        node_t *w = x->parent->right;
        //case1 : 형제 노드 w가 Red인 경우
        if(w->color == RBTREE_RED) {
          w->color = RBTREE_BLACK;
          x->parent->color = RBTREE_RED;
          left_rotate(t, x->parent);
          w = x->parent->right;
        }
        //case2 : 형제 노드 w는 black이고 그 자식 노드들도 black일 경우
        if(w->left->color == RBTREE_BLACK && w->right->color == RBTREE_BLACK) {
          w->color = RBTREE_RED;
          x = x->parent;
        } //형제 노드 w는 black이고 그 자식 노드들의 색이 다를 경우
        else {
          // case3 : w의 오른쪽 자식의 색이 black일 경우
          if (w->right->color == RBTREE_BLACK) {
            w->left->color = RBTREE_BLACK;
            w->color = RBTREE_RED;
            right_rotate(t, w);
            w = x->parent->right;
          }
          // case4 : w의 왼쪽 자식이 black일 경우
          w->color = x->parent->color;
          x->parent->color = RBTREE_BLACK;
          w->right->color = RBTREE_BLACK;
          left_rotate(t, x->parent);
          x = t->root;
        }
      }
      // x가 오른쪽 자식일 경우
      else { //위의 경우와 root를 기준으로 반대로 구현
        node_t *w = x->parent->left;
        // case1
        if(w->color == RBTREE_RED) {
          w->color = RBTREE_BLACK;
          x->parent->color = RBTREE_RED;
          right_rotate(t, x->parent);
          w = x->parent->left;
        }
        // case2
        if(w->right->color == RBTREE_BLACK && w->left->color == RBTREE_BLACK) {
          w->color = RBTREE_RED;
          x = x->parent;
        }
        else {
          // case3
          if (w->left->color == RBTREE_BLACK) {
            w->right->color = RBTREE_BLACK;
            w->color = RBTREE_RED;
            left_rotate(t, w);
            w = x->parent->left;
          }
          // case4
          w->color = x->parent->color;
          x->parent->color = RBTREE_BLACK;
          w->left->color = RBTREE_BLACK;
          right_rotate(t, x->parent);
          x = t->root;
        }
      }
    }
    //Red-and-Black 이거나 root일 경우 순수 Black 으로 바꿔준다.
    x->color = RBTREE_BLACK;
  }
  free(p);
  return 0;
}

삭제 과정 정리

솔직히 아직 doubly-black과 red-and-black 을 코드로 구현을 확실하게 할 수 있을지 모르겠다.
거의 책을 참고하며 보긴 했는데 그래도 pseudo code를 보면서 논리적으로 구현하는 연습을 할 수 있었다.

8. key 순서대로 array로 변환

key를 순서대로 주어진 array 크기 n만큼만 변환한다.
우리가 원하는 순서대로 저장하려면 중위순회를 해야한다.
// array 변환하는 함수
int rbtree_to_array(const rbtree *t, key_t *arr, const size_t n) {
    inorder(t->root, arr, t, 0, n);
    return 0;
}

▶ inorder

//중위 순회
int inorder(node_t *cur, key_t *arr, const rbtree *t, int i, size_t n) {
    if (i < n) {
      if (cur->left != t->nil) {
        i = inorder(cur->left, arr, t, i, n);
      }
      arr[i++] = cur->key;
      if (cur->right != t->nil) {
        i = inorder(cur->right, arr, t, i, n);
      }
    }
    return i;
}

9. RB Tree 정리

  • 삽입, 삭제 동안 트리 모양이 균형 잡히도록 각 노드들은 RED or BLACK 색상을 가진다.
  • 검색, 삽입, 삭제 - 최악의 경우 모두 O(log N)이 보장된다.
  • AVL Tree보다는 균형을 잡기 위한 작업 횟수가 적다
    • AVL Tree가 더 깐깐하게 균형을 적용한다.
    • AVL Tree 는 각 노드에 대해 (int형)BF를 저장
    • RB Tree 는 색상 정보만 필요하므로 1비트 저장
    • [AVL 정리] https://soo-note.tistory.com/63
  • 조건
    • Root Property : root = black
    • External Property : nil node = black
    • Internal Property : red -> child = black
    • Depth Property : black depth
  • 활용
    • c++ map
    • java treemap

< 참고 >

🔗 https://suhwanc.tistory.com/197?category=730826

🔗 https://zeddios.tistory.com/237

🔗 https://gowoonsori.com/data-structure/tree/redblacktree/

🔗 https://kunduz.tistory.com/entry/Computer-Science-레드블랙트리Red-Black-Tree



728x90
저작자표시

'KraftonJungle2기 > Today I Learned' 카테고리의 다른 글

[TIL] CSAPP 9장 공부2 - 동적 메모리 할당  (1) 2023.05.12
[TIL] CSAPP 9장 공부 - 가상 메모리 개념 정리  (0) 2023.05.11
[TIL] 기계 수준 표현3 + RB Tree 삽입 구현(코드X)  (1) 2023.05.08
[TIL] Make란? + stack 문제 풀이  (0) 2023.05.07
[TIL] Red-Black Tree 개념(삽입/삭제) + 기계 수준 표현(스택)2  (0) 2023.05.06

관련글

티스토리툴바
